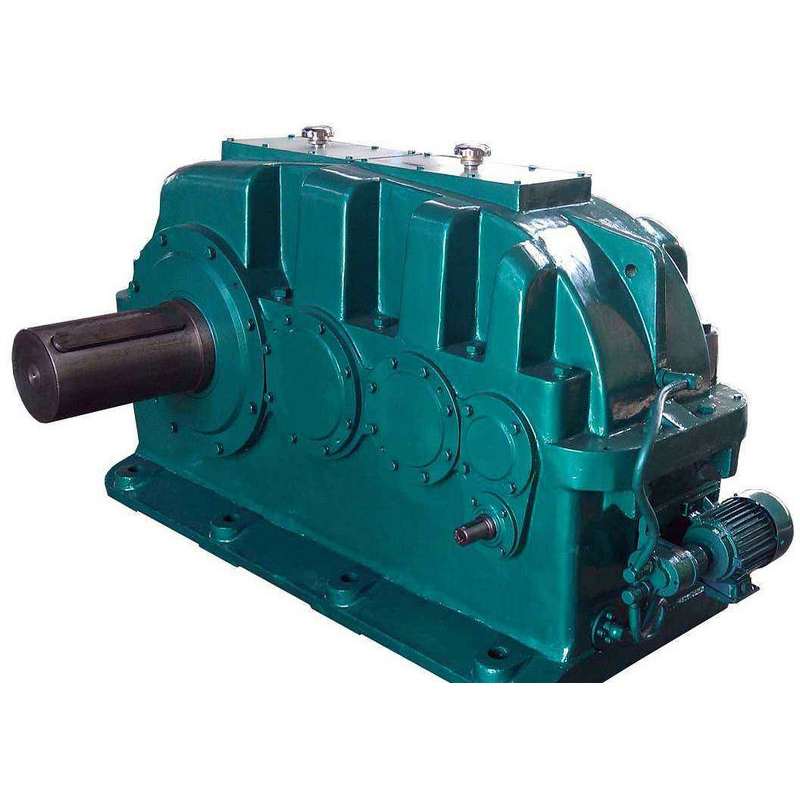

ZFY系列硬齒面減速機產品說明

概述

本產品是按國家專業標準ZBJ19004生產的外嚙合漸開線斜齒圓柱齒輪減速機。

本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。

減速機適用范圍如下：

1、高速軸轉不大于1500轉/分。

2、齒輪傳動圓周速度不大于20米/秒。

3、工作環境溫度為-40-45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。

一、特點

1.齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用數控磨齒工藝，精度高，接觸性好。

2.傳動率高：單級大于96.5%，雙級大于93%，三級大于90%。

3.運轉平穩，噪音低。

4.體積小，重量輕，使用壽命長，承載能力高。

5.易于拆檢，易于安裝

二、減速機型號、規格及其表示方法

1.型號有：ZDY單級圓柱齒輪減速機，ZLY兩級圓柱齒輪減速機，ZSY三級圓柱齒輪減速機，ZFY四級圓柱齒輪減速機。

2.規格有：單級：80、100、125、160、200、250、280、315、355、400、450、500、560；

兩級：112、125、140、160、180、200、224、250、280、315、355、400、450、 500、560、630、710；三級：160、180、200、224、250、280、315、355、400、450、500、560、630、 710；四級：180、200、225、250、280、320、360、400、450、500、560、630、710、800。

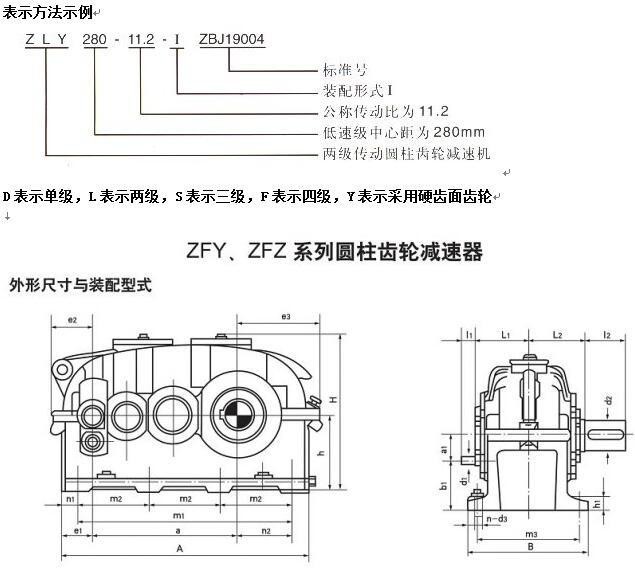

表示方法示
